Tunel foliowy (konstrukcja,budowa,mocowania,problemy)

[mrdraco]

Witajcie!

Jak w temacie. Zachciało mi się tunelu/szklarni dla roślin bardziej wymagających. Jak wiadomo szyby są dość drogie, do tego wymagany masywny szkielet.
Można też mniej estetycznie i wykonać taką szklarnię ze starych okien.
Ja swój pomysł zaczerpnąłem z allegro, można tam znaleźć tunele z PVC. Jednak taki najtańszy to koszt 600zł.
Dla mnie to zbyt wiele jak na kilka rurek i folię. Postanowiłem zdziałać coś sam.

Tunel w założeniach miał mieć długość 5m, wysokość pozwalającą stanąć w nim wyprostowanym i boki na tyle dostępne, by można było wykorzystać maksimum dostępnej powierzchni.

Pierwotnie chciałem stworzyć ją tak jak na aukcjach, z rurek 32mm. Jednak koszt mnie zniechęcił, więc wybrałem rurki o średnicy 1/2 cala (coś ok 16mm). By było jak najmniej strat materiału obwód tunelu wynosi 2x3m rurka. Szerokość tunelu ustaliłem doświadczalnie.
Tak oto prezentuje się moja konstrukcja, póki co w fazie dobierania wymiarów, niestety przyszła zima i wszystko zastopowało:


A tu już szkielet z "drzwiami" z niepotrzebnych ram od okien PCV, kompletny i wypoziomowany w miarę możliwości, teraz pozostaje nabyć odpowiednią ziemię i zakryć folią:


Nabycie odpowiedniej ziemi ogrodniczej okazało się trochę problematyczne. Pół Polski ma ok 20zł za metr sześcienny ziemi, u mnie jest 45zł.
Na szczęście znajomy ojca ma ogromną hałdę czarnej ziemi (nie wiem skąd) i pozwolił mi zabrać trochę

Kolejny weekend, kolejne postępy w pracach nad tunelem. Udało mi się zdobyć ok 3m sześciennych czarnej ziemi, którą wysypałem wewnątrz tunelu. Postanowiłem też naciągnąć folię, która ku mojemu zdziwieniu bardzo usztywniła konstrukcję leżąc tylko na niej.
Kolejny problem to przyklejenie folii do szkieletu celem uniknięcia przetarć. Podejście pierwsze - bezbarwny silikon, zobaczymy...

[gianna]

Pomysł rewelacyjny, wykonanie również. Rurki jak się domyślam, to rodzaj tworzywa sztucznego. Jeśli tak, to już tak różowo może nie być.
Użytkowałam podobny tunel, przygotowany również własnym sumptem. Estetycznie wyglądał póki nie przygrzało letnie słoneczko. Wówczas rurki nagrzewały się za bardzo i niestety folia się na nich topiła. W efekcie, folię wymieniałam każdego roku. Aż kuzyn wpadł na pomysł, by rurki owinąć bawełnianą tkaniną, wówczas folia nie miała kontaktu z tworzywem. I tak problem zniknął, ale namiot stracił na estetyce. Obecnie już go nie użytkuję.
Być może to kwestia tworzywa, może nie wszystkie jednakowo się nagrzewają. Jestem bardzo ciekawa jak to się sprawdzi u Ciebie. Będę kibicować i trzymam mocno kciuki.

I jeszcze jedno, ważne jest wietrzenie, może zadbaj o porządny przepływ powietrza. Mam na myśli tzw. lufcik.

[mrdraco]

Rurki jak się domyślam, to rodzaj tworzywa sztucznego. Jeśli tak, to już tak różowo może nie być.
Użytkowałam podobny tunel, przygotowany również własnym sumptem. Estetycznie wyglądał póki nie przygrzało letnie słoneczko. Wówczas rurki nagrzewały się za bardzo i niestety folia się na nich topiła.

Dziękuję za cenną uwagę. Zobaczymy jak się będzie zachowywała folia.

Dziś kolejne postępy prac i prawie koniec. Pomysł z silikonem się nie sprawdził,
brakło mu przyczepności po wyschnięciu, które trwało zbyt długo jak na moje potrzeby.
Znajomy podsunął mi pomysł, by skleić folię klejem na gorąco, fakt trzyma praktycznie od
razu, spoina jest mocna. Jednak wydaje mi się, że dużą rolę gra temperatura kleju.
Jak jest zbyt zimny, to po stwardnieniu łatwo się odkleja. Jak jest zbyt gorący to dziurawi folię.

Ostatecznie pomysł padł na zaprasowywanie żelazkiem. Po kilku próbach ustawiłem właściwą temperaturę,
Udało mi się zrobić zakładkę/rękaw przez który przeciągnąłem sznurek do napinania.
Ścianki zgrzałem do brzegów ze sznurkiem i oto efekt końcowy:



Połączenie dodatkowo uszczelniłem klejem na gorąco:

[jjacek25]

Witam. Prosze o poradę. Posiadam szklarnię z o konstrucji betonowej. Jej sciany są w dobrym stanie ale niestety dach nie wytrzymał próby czasu i się zapadł. Wymyśliłem sobie że zdemontuję starą konstrukcję nośną dachu i położe nową ale juz troche rzadszą i rozłożę na niej folię tunelową. Jestem już przy montarzu krokwii ale do tej pory nie mam koncepcji na zamocowanie folii do konstrukcji dachu. Czytałem że nie powinno się jej w żaden sposób dziurawić ani przecinać a gotowe mocowania do folii sporo kosztują (w moim przypadku ok. 200 zł). Poliwęglan i plexa odpadają z tego samego powodu. Wymiary dachu to 5m x 2m dwuspadowy.

[Andrzejbdg]

Wybor nalezy do Ciebie, ale chyba najprostsza metoda to dac folie naciagnieta, na to listwy drewniane lub z tworzywa i na nich wkrety co kawalek. Nie powinno rozrywac folii jeśli krawedzie nie beda ostre. Duzy masz ten dach?

[jjacek25]

Dach jak już pisałem ma długość 5m a krokiew na jedna stronę ok 180 cm. Tak wiec najlepiej pasowała by folia o długości 6m i kupić jej z 4-4,5 metra. A te listwy to po prostu mocować w taką "kanapkę" -listwa-folia-listwa ? Czy jeszcze wkładać coś pomiędzy czy owijać na czymś ? A krokwie żeby nie przecierały folii myślałem żeby zabezpieczyć pianka tapicerskąi mocować ją pistoletem na zszywki . Na portalu aukcyjnym znalazłem taką 200x120x1cm za 15.99 zł sztuka.

[tier]

Witam

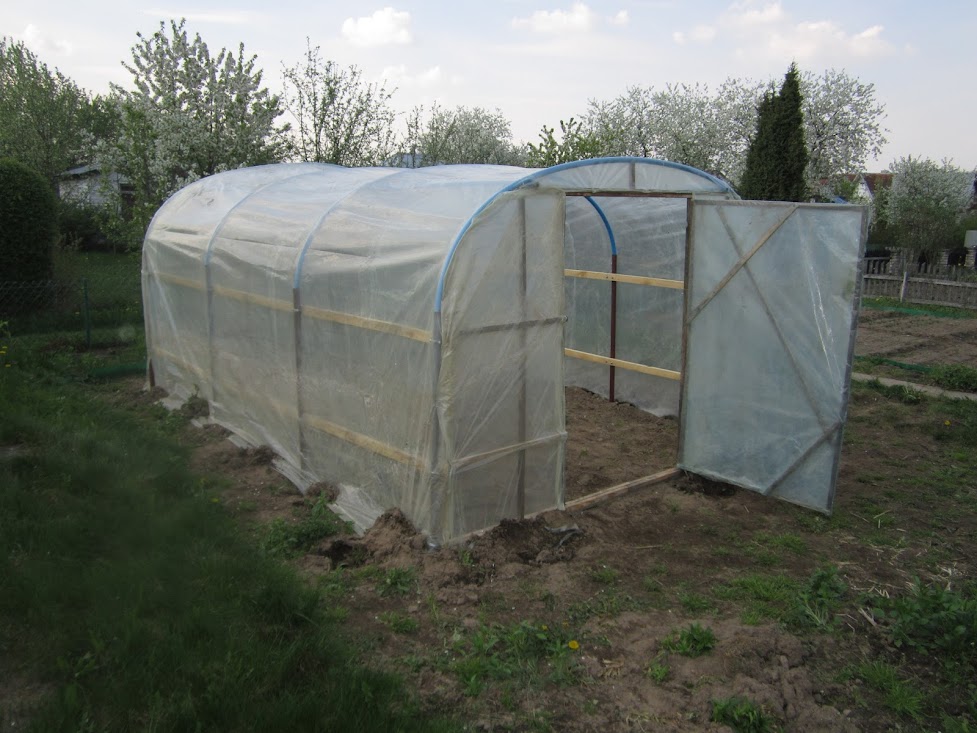

Od dłuższego czasu szukałem jakiegoś opisu jak wykonać tunel foliowy... W poprzednim roku zbudowałem tunel z rurek PE 25mm, który niestety nie zdał egzaminu (jak większość konstrukcji tego typu), tym razem postanowiłem zrobić coś solidniejszego o wymiarach: 4m x 2.8m x 2m, wyszło całkiem nieźle jak na amatora no i oczywiście nie drogo, całkowity koszt ok 250-350zł.

[Comcia]

Twój tunel ładniejszy jest niż mój ( i bardziej solidny ), ale i tak jestem zdziwiona że udało mi się go zmajstrować. No i wymiary mamy prawie identyczne.
Tylko nie widzę jak zamierzasz go wietrzyć ?
Jedne drzwi to za mało, nawet okienka po drugiej stronie nie widzę.

[Space99]

Ciekawe jak te rury się spiszą.
Całkiem ładnie
A mocowanie łat do rurek można robić czarnymi wkrętami. Wiercisz na wylot przez rurke dziure np. fi5 i kręcisz długiego wkręta do łaty przez rurke wtedy nie wystają takie ostre krawędzie jak te obejmy.

[arty]

ja dziś skończyłem budowę swojego foliaka

[maxx]

A co to za niebieskie rury? Ile metr kosztuje? Czy da się je osobówką przewieść? Coś w nich jest jakiś drut?

[gibon93]

To są chyba rury PE do wody , cena około 8-10 zł za metr (ND50 , 2")

pozdrawiam

[maxx]

Dość drogo mam metalowe rurki , deski, stare okna, chcę zrobić coś z niczego chyba jedna kupię zwykłe PE 32 mm i zdejmę na zimę.

[tier]

maxx, To są właśnie rury PE 32mm cena za metr 3zł, pakujesz do auta i jazda.
Małe zestawienie kosztów tunelu poniżej:

- 22m rura 37mm (2 gatunek) - 66zł
- rura PE 14m - 42zł
- śruby 6mm, nakrętki, podkładki, wkręty itp. 20zł
- zawiasy, kątowniki 4-5zł
- uchwyty do rur cena za sztukę ok 1,80zł - 14,40zł (mnie nic nie kosztowało bo miałem na stanie)
- opaski zaciskowe 7zł
- podkład, papier 15zł
- folia 60-70zł (dokładnej ceny nie pamiętam gdyż kupiłem ją w poprzednim roku)
- rura PE 25mm również z ubiegłego roku 2,50zł za metr - 20zł

Nie liczę ceny listw 4m -4szt, 3m - 10szt. ponieważ dostałem je od teścia. tak więc widać koszta nie są duże a konstrukcja lepsza jak te zabawki plastikowe co sprzedają na alledrogo.

[arkawroc]

I u mnie na działce zaczyna powstawać tunel foliowy długości 8.4m szerokości 4.20 jestem na etapie konstrukcji futryny do drzwi jakiej szerokości zastosować i czy drzwi 60 cm starczą? Wrota będą zamontowane z dwóch stron. Mam zamiar wykorzystać drzwi łazienkowe tylko czy się nadają?
